Apa Itu Screed? Apa Saja Jenisnya?

Screed adalah suatu lapisan bahan plester, kayu atau lainnya yang ditempatkan pada permukaan sebagai panduan untuk ketebalan yang tepat dari plester atau beton yang akan diterapkan di area tersebut. Gampangnya screed adalah lapisan atas yang halus di lantai beton atau permukaan lainnya. Sebuah bagian yang sangat penting dari konstruksi adalah screed. Tidak peduli apa yang sedang dibangun, pekerjaan screed memainkan peran yang sangat penting dalam mencapai tampilan yang tepat dan desain yang diinginkan.

Screeding, menurut definisi berarti meratakan tepat atas material yang ditempatkan di lantai atau bahkan di dinding di setiap jenis pekerjaan konstruksi yang mungkin termasuk plesteran atau bahkan pekerjaan beton. Dengan demikian, screeding merupakan bagian yang sangat penting dalam setiap pekerjaan bangunan atau konstruksi. Setiap bahan yang digunakan dalam menciptakan dinding atau lantai memerlukan perataan yang tepat untuk mencerminkan keindahan dari desain dan material. Penggunaan material berkualitas sangat tinggi dapat menghias bangunan dengan indah, tetapi jika pekerjaan screed tidak dilakukan dengan benar, dengan menggunakan bahan kualitas tertinggi tidak ada gunanya.

Jenis Screed

Secara otentik, screed lantai memiliki berbagai jenis, yang paling umum dikenal akan dijelaskan di bawah ini:

1. Screed pasir dan semen atau screed beton.

 Ini adalah salah satu jenis yang paling umum dari screed lantai dan juga merupakan jenis yang paling ideal. Screed lantai beton pada dasarnya dapat tetap dalam kondisi yang bisa diterapkan selama 8-12 jam. Penyebaran  semen yang tepat memberikan kuat tekan lebih halus dan seragam untuk seluruh luas lantai yang digunakan. Hasil dari menggunakan semen beton adalah yang tertinggi dalam kualitas dan dijamin.Jenis ini sempurna untuk pondasi apung serta screed ringan yang didasarkan pada perlit.

2. Screed lantai epoxy.

Screed lantai epoxy adalah poliamina (polyamide) yang dilapisi epoxy, memiliki ketahanan yang sangat baik terhadap banyak bahan kimia. Screed lantai berbasis epoxy memberikan daya tahan yang besar untuk bahkan kegiatan mekanik dan memberikan permukaan yang anti  licin ke lantai sehingga memberi daya cengkram yang baik untuk pejalan kaki maupun kendaraan. Screed lantai epoxy lebih sering diterapkan pada pabrik-pabrik, pembangkit listrik, kilang dll

3. Screed Anhidrit (Anhydrite)

Salah satu jenis yang paling umum dari screeding lantai, ini digunakan lebih sering di bangunan komersial dan bangunan domestik seperti hotel, teater, bandara dan lain lain.Terutama karena screed jenis ini dirancang khusus untuk penempatan yang mudah dan hasil meyakinkan. Screed ini memberikan insulasi, pemanasan bawah lantai dan lain lain. Tapi tidak disukai dalam area yang selalu tertutup oleh air. Bahan ini adalah protein dan bebas bakteri dari alam dan dengan demikian memiliki daya tarik tersendiri bagi para kontraktor.

4. Screed polimer

Ini adalah versi modifikasi dari screed lantai beton. Screed polimer khusus diciptakan untuk memenuhi kebutuhan para pemilik pabrik yang membutuhkan bahan lantai keras dengan sifat ikatan yang lebih baik. Ini diciptakan dengan memasukkan polimer sintetik yang dikenal sebagai resin ke dalam campuran semen dan screed pasir yang dengan demikian meningkatkan ketangguhan dan sifat ikatnya. Bahan ini jadi lebih sering digunakan pada basis seperti pekerjaan perbaikan/renovasi di mana  ketebalan minimum yang ingin dicapai tidak dapat diperoleh.

referensi

Read more...

Rangka Batang atau Truss

Truss berasal dari kata Perancis tua, "trousse" sekitar abad 1200, yang berarti "kumpulan hal yang terikat bersama-sama." Dalam teknik sipil, Rangka batang (truss) adalah struktur yang terdiri dari gabungan batang batang yang membentuk struktur berbentuk segitiga dan terhubung satu sama lain, serta dibebani pada sendi-sendinya.

Rangka batang 2 dimensi umumnya terdiri dari bagian atas (top chord), bagian bawah (bottom chord) dan bagian tengah yang biasa disebut dengan web. Struktur tersebut umumnya didesain agar stabil (tidak bergerak), aman (tidak runtuh atau membahayakan pengguna), dan nyaman (defleksi yang terjadi tidak terlalu besar).

Truss ada dua macam, yaitu plane truss dan space truss

1. Plane Truss (rangka bidang)

adalah truss yang elemen dan joint berada dalam suatu bidang 2 dimensi. terdapat dua bentuk dasar dari plane truss, yaitu:

• pitched truss atau common truss, dapat dibedakan dari bentuk segitiganya. tipe ini sering digunakan untuk konstruksi atap. beberapa tipe truss ini dinamai sesuai dengan web configuration nya. ukuran elemen dan web configuration ditentukan berdasarkan bentang, beban dan spasi.
• parallel chord truss atau flat truss, biasanya digunakan untuk konstruksi lantai.
• kombinasi dari dua bentuk tersebut adalah truncated truss, digunakan pada konstruksi hip roof.

tipe - tipe plane truss

Pratt truss

DIpatenkan pada tahun 1844 oleh Caleb Pratt dan putranya Thomas Willis Pratt. didesain menggunakan balok vertikal untuk memikul tekan dan balok horizontal untuk memikul tarik. bentuk ini masih dipertahankan sejak masih digunakan material kayu hingga kini baja.

Vierendeel truss

Ialah truss dimana letak elemennya tidak membentuk segitiga melainkan membentuk bukaan segi empat, dan merupakan frame dengan joint jepit yang mampu mentransfer bending moment. tipe truss ini dinamai demikian sesuai dengan insinyur Belgia yangmengembangkannya pada tauhn 1896 yaitu Arthur Vierendeel.

King post truss

Merupakan salah satu tipe truss yang paling mudah diimplementasikanterdiri dari dua tumpuan dengan sudut tertentu yang bertumpu pada tumpuan vertikal

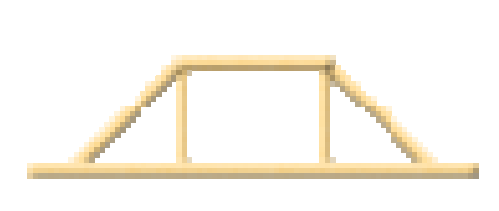

Queen post, sama halnya dengan king post, perbedaan utamanya adalah adanya balok horizontal. truss tipe ini hanya cocok untuk bentang pendek.

Town's lattice truss

Didesain oleh arsitek Amerika, Ithiel Town sebagai alternatif jembatan kayu besar (heavy timber bridge)

contoh aplikasi rangka bidang (plane truss)

2. Space Truss (rangka ruang)

adalah truss yang memiliki elemen - elemen dan joint - joint yang membentuk 3 dimensi. bentuk dasar penyusun space truss adalah limas (tetrahedron). dalam aplikasinya, space truss untuk atap dikembangkan dalam beberapa bentuk relevan sebagai berikut;

structures planes

structures voutees

double pentes

dome

piramida

contoh aplikasi rangka ruang (space truss)

Read more...

Pengertian Gutter Dan Aplikasinya

Gutter atau biasa disebut selokan, got maupun talang air, merupakan suatu jalur aliran air yang dibuat untuk menampung lalu mengalihkan atau membuang aliran air tersebut. Selokan adalah saluran untuk menyalurkan air pembuangan dan/atau air hujan untuk dibawa ke suatu tempat agar tidak menjadi masalah bagi lingkungan dan kesehatan. Selokan umumnya terdapat di pinggir jalan, didesain untuk mengalirkan kelebihan air hujan dan air permukaan dari jalan raya, tempat parkir, sisi jalan, dan atap.

Besarnya selokan / gutter dihitung atas dasar curah hujan tertinggi, aliran air buangan ataupun air tanah (khususnya didaerah pegunungan), ataupun dari waduk untuk mengalirkan air keperluan irigasi. kalau terlalu kecil dapat mengakibatkan air dari selokan meluap keluar dari selokan bahkan dapat mengakibatkan banjir. Agar air dalam selokan dapat berjalan dengan lancar perlu dilakukan perawatan selokan secara reguler untuk membuang aliran air dari sampah. Gutter diaplikasikan / diterapkan pada banyak tempat seperti rumah, gedung bertingkat, jalan raya dan sarana olahraga.

Talang Air Hujan

Talang air hujan / rain gutter adalah wadah atau tempat untuk menampung air yang mengalir dari atap gudang / pabrik / rumah agar air tersebut mengalir terarah ke suatu tempat yang dituju, dan air tidak berantakan kemana mana, talang air sebaiknya terbuat dari fiberglass karena lebih tahan lama dan tidak korosi atau bocor. Talang air hujan adalah sebuah palung yang sempit atau saluran yang mengumpulkan air hujan dari atap bangunan dan mengalihkan menjauh dari struktur, biasanya ke saluran pembuangan.

Box Gutter

Talang kotak, selokan paralel, atau palung adalah talang air di atap biasanya berbentuk persegi panjang, mungkin akan dilapisi dengan logam, atau bisa juga aspal, dan dapat dipasang tersembunyi di balik tembok pembatas atau pinggiran atap, atau di celah atap. Talang kotak pada dasarnya ditempatkan di antara permukaan paralel / sejajar, seperti di lembah antara atap paralel atau di persimpangan atap dan dinding tembok pembatas. Ketentuan dalam desain talang ini yaitu tergantung dari aliran hujan untuk outlet dengan kemiringan maksimum 1:200 dan minimal 1:400.

Selokan Jalan

Selokan jalan / Street gutter, suatu depresi yang membentang berdampingan dengan jalanan kota, biasanya di pinggir jalan dan mengalihkan air hujan dan mencegah air menggenang apabila hujan besar. Air yang menggenangi jalan atau bahu jalan akan mempercepat kerusakan jalan. Oleh karena itu drainase permukaan jalan merupakan hal yang harus diperhatikan dan dirawat secara reguler.

Read more...

Pengertian Grease Trap, Fungsi Dan Jenisnya

Grease trap adalah alat perangkap grease atau minyak dan oli. Alat ini membantu untuk memisahkan minyak dari air, sehingga minyak tidak menggumpal dan membeku di pipa pembuangan dan membuat pipa tersumbat. Terbuat dari pasangan bata maupun stainless steel sehingga aman dari korosi. Alat ini cocok digunakan di rumah tangga dan di restoran.

Grease trap juga dikenal sebagai pencegat lemak, perangkat pemulihan (recovery) minyak  dan konverter limbah minyak) merupakan perangkat pipa yang dirancang untuk mencegat sebagian besar gemuk/minyak dan zat padat lain sebelum memasuki sistem pembuangan air limbah. Limbah umumnya mengandung sejumlah kecil minyak yang masuk ke dalam septik tank dan fasilitas pengolahan untuk membentuk lapisan buih mengambang.

Apa Itu Limbah Lemak (Grease)?

Grease (Lemak) dari dapur adalah salah satu limbah domestik yang tidak bisa diurai secara alami. Sumber Grease adalah dari Minyak Goreng, Mentega, Susu, Keju, Daging, dll

Jika limbah grease ini tidak ditangani secara tepat, akan menyebabkan :

• Saluran pipa akan tertutup oleh grease yang membeku.
• Jika sampai keluar ke saluran kota, akan menyebabkan bau yang tidak sedap (pencemaran) dan dapat menimbulkan penyakit.
• Jika sampai masuk kedalam Septic Tank, akan menganggu proses Septic Tank.

Lapisan minyak dan lemak ini sangat lambat diolah (dicerna) dan dipecah oleh mikroorganisme dalam proses pencernaan anaerobik. Namun, jumlah yang sangat besar minyak dari produksi makanan di dapur dan restoran bisa membanjiri tangki septik atau fasilitas perawatan, menyebabkan pelepasan limbah yang tidak diolah ke lingkungan. Selain itu, viskositas lemak yang tinggi dari minyak masak seperti lemak babi menjadi padat saat didinginkan, dan dapat bersama sama dengan limbah padat lain membentuk penyumbatan di pipa saluran.

Pengelolaan limbah minyak dan lemak dengan menggunakan Grease Trap adalah salah satu bagian yang terpenting dari waste water management (pengelolaan air limbah) dan saat ini telah digunakan di hampir semua proyek konstruksi perumahan, apartemen, perkantoran, ruko/rukan, restoran, perkantoran, salon, & pabrik.

Jenis Grease Trap

• Yang paling umum adalah grease trap pasif, yaitu titik perangkat sederhana yang digunakan di bawah kompartemen bak cuci dalam dapur. Grease trap ini membatasi aliran dan menghapus 85-90% dari lemak dan minyak yang masuk. Makanan padat bersama dengan lemak, minyak, dan gemuk akan terjebak dan disimpan dalam perangkat ini.

• Jenis yang paling umum kedua adalah tangki in-ground berukuran besar, yang biasanya 500-2000 galon. Unit-unit ini dibangun dari beton, fiberglass, atau baja. Dengan sifat ukuran lebih besar, perangkat ini memiliki kapasitas penyimpanan lemak dan limbah padat yang lebih besar untuk aplikasi aliran limbah yang tinggi seperti pada restoran atau rumah sakit. Trap ini biasa disebut pencegat gravitasi (gravity interceptors). Pencegat / trap memerlukan waktu retensi dari 30 menit untuk memungkinkan lemak, minyak, gemuk dan limbah padat makanan untuk menetap di tangki. Semakin banyak limbah masuk ke tangki maka begitu pula air yang bebas lemak didorong keluar dari tangki.

• Jenis ketiga yaitu sebuah sistem GRD (Grease Recovery Devices / Perangkat Pemulihan Lemak), menghapus lemak / minyak permukaan secara otomatis ketika terjebak.

Pembuangan grease

Ada dua jenis pembuangan lemak:

• Limbah minyak sayur / Waste vegetable oil (WVO) adalah minyak nabati yang digunakan dalam proses penggorengan jangka panjang suatu fasilitas. Ketika sebuah restoran mengganti minyak nabati mereka, minyak tua akan dimasukkan ke dalam wadah luar. Pengumpul limbah minyak sayur adalah komoditas yang dibayar, mengumpulkan limbah ini dari wadah tersebut. Limbah Minyak nabati (WVO) akan didaur ulang untuk digunakan di masa depan sebagai biodiesel. WVO juga biasa disebut minyak kuning (yellow grease).

• Limbah dari grease trap pasif dan pencegat gravitasi disebut sebagai lemak coklat (brown grease).  adalah makanan padat yang membusuk berkombinasi dengan lemak, minyak, dan gemuk (FOG). Lemak coklat dipompa keluar dari trap dan pencegat oleh truk pemompa minyak .Mayoritas lemak coklat berakhir di lokasi TPA. Fasilitas yang modern (sejak 2012) dan teknologi baru mulai memungkinkan grease coklat untuk didaur ulang.

Grease Trap Portable

Produk Grease Trap ini biasanya dipasang dibawah kitchen sink dan berfungsi untuk menyaring minyak/lemak dan sampah padat agar tidak mengalir masuk ke dalam saluran pembuangan, sehingga mencegah terjadinya penyumbatan pipa saluran, pencemaran lingkungan dan mengganggu masyarat sekitar karena limbah minyak/lemak berbau sangat tidak sedap dan akan menyebar kemana-mana apabila sampai mengalir ke saluran got yang terbuka.

Semua air cucian dari dapur melalui Sink, akan mengalir masuk kedalam Grease Trap Portable. Sampah padat bekas cucian akan tersaring pada Basket Strainer Ø 2mm. Setelah melalui basket, air + grease masuk ke ruang 2, Grease akan naik ke permukaan air secara gravitasi karena berat jenis lemak / grease lebih ringan dari pada air. Kemudian air yang berada dibawah grease akan keluar melalui pipa ke saluran kota. Sampah-sampah pada basket dan grease yang ada dipermukaan air harus dibersihkan secara berkala.

Read more...

Pengertian Septic Tank

Septic tank, adalah bak untuk menampung air limbah yang digelontorkan dari WC (water closet), konstruksi septic tank ada disekat dengan dinding bata dan diatasnya diberi penutup dengan pelat beton dilengkapi penutup kontrol dan diberi pipa hawa T dengan diameter ø1 ½“, sebagai hubungan agar ada udara / oksigen ke dalam septictank sehingga bakteri – bakteri menjadi subur. Sebagai pemusnah kotoran – kotoran atau tinja yang masuk ke dalam bak penampungannya.

Fungsi septic tank adalah sebagai penampungan air limbah & proses penghancuran kotoran – kotoran yang masuk, air limbah ini akan mengalir ke rembesan/ sumur peresapan yang jaraknya tidak jauh dari septictank, begitu juga penempatan septic tank tidak terlalu jauh dari WC (water closet)

Hubungan septictank dan rembesan, berupa pipa paralon yang diujungnya diberi lubang – lubang agar aliran air limbah dapat merata pada lubang rembesannya. Tidak semua saluran air kotor dialirkan ke arah bak septic tank, jadi aliran air limbah yang masuk ke septic tank hanya dari WC saja.

Perencanaan Septic tank

Hal-hal yang perlu diperhatikan dalam perencanaan dan kontruksi septic tank:
1.Septic tank
Bisa digunakan secara individu maupun bersama (komunal ) sampai dengan 5 (lima) rumah, jika menggunakan sumur resapan / bidang resapan tergantung dari ketersediaan lahan, jika digunakan untuk pemakaian lebih dari 5 (lima) rumah bidang resapan yang diperlukan akan memerlukan lahan yang cukup luas, untuk mengatasi kebutuhan lahan yang luas ini di bangun suatu Filter untuk menggantikan fungsi bidang resapan. Dibuat pada lahan yang memudahkan untuk dilakukan pengurasan

Ukuran dan volume hanya dipengaruhi oleh :

• Jumlah pemakai
• Periode pengurasan yang direncanakan
• Asumsi jumlah kotoran manusia/tahun yang masuk dan diolah tangki septik

Ukuran dan volume tangki septik tidak dipengaruhi oleh jenis tanah, daya serap tanah, maupun tinggi muka air tanah. Air yang keluar dari septic tank masih harus diolah dalam bidang resapan , sumur resapan atau filter.

2. Bidang Resapan / Sumur Resapan

• Kontruksi dan ukuran tergantung pada tinggi muka air tanah dan jenis tanah
• Jarak dengan sumber air bersih > 10 m
• Hanya digunakan untuk pelayanan sampai 5 rumah

3. Resapan air kotor/ rembesan;

Rembesan adalah lubang yang berdekatan dengan septictank, gunanya mendapatkan aliran air limbah dari septictank. Konstruksi rembesan terdiri dari pelapisan dari macam-macam bahan dari pasir, diatasnya dipasangkan ijuk, kemudian dipasangkan krikil atau split dipasangkan lagi ijuk diatasnya diberi pasangan batu karang yang berongga diberi ijuk lagi dan pasir kembali dan seterusnya,  yang perlu diperhatikan sekeliling lubang diberi ijuk.

Pipa paralon ø 2 ½ “ yang di dalam rembesan diberi berlubang – lubang untuk memudahkan penyebaran air limbah yang mengalir dari septictank ke rembesan. Jika akan memasang sumur pompa atau jet pump agar dipasang lebih dari 10m’. dari penempatan septictank dan rembesan, untuk menghindari infiltrasi air limbah dari rembesan.

Bak Kontrol

Bak kontrol merupakan bak kecil yang terpasang diantara pasangan saluran air kotor, gunanya sebagai pengontrol setiap saat jika  saluran air kotor terjadi hambatan atau terjadi genangan ait yang tidak kita inginkan. Bak kontrol menggunakan penutup dari cor – coran beton tulang dilengkapi dengan besi pegangan untuk membuka.

Dasar bak kontrol harus lebih dalam dari dasar saluran air kotor yang ada dimaksudkan agar endapan yang terjadi mudah dibersihkan. Penempatan bak kontrol ada juga ditempatkan pada penutup septic tank disamping sebagai pengontrol dapat juga untuk memasukkan slang penyedot air limbah di septictank.

Pemeliharaan

• Tangki septik hanya menerima buangan kakus / tinja saja, tidak untuk air bekas (mandi dan cuci)
• Pengurasan tangki septic dilakukan secara berkala setiap 3 tahun sekali
• Tidak membuang bahan-bahan kimia berbahaya kedalam tangki septik, seperti insektisida, karbol pembersih lantai, pemutih pakaian.
• Lumpur tinja hasil pengurasan tangki septik masih berbahaya bagi manusia dan lingkungan, pengurasan sebaiknya dilakukan oleh orang / petugas yang mempunyai peralatan penguras yang memenuhi syarat.
• Lumpur hasil pengurasan tidak boleh dibuang ke sungai, atau ketempat terbuka akan tetapi harus dibuang ketempat yang telah direncanakan untuk menampung lumpur tinja (misal Instalasi Pengolah Lumpur Tinja /IPLT).

referensi

referensi

Read more...

Pengertian Lantai Mezzanine atau Entresol

Mezzanine atau Entresol adalah lantai perantara antara lantai-lantai utama bangunan. Mezzanine berasal dari bahasa Italia “Mezzano” yang artinya “tengah”. Dalam dunia arsitektur, mezzanine merupakan lantai yang berada di tengah-tengah antara lantai-lantai utama, seperti misalnya lantai 1 dan lantai 2 atau lantai 2 dan lantai 3. Mezzanine biasanya juga memiliki bentuk yang menyerupai balkon dan mempunyai atap atau langit-langit rendah. Istilah ini juga digunakan untuk balkon terendah dalam teater, atau untuk beberapa baris pertama kursi di balkon

Mezzanine ini tidak dihitung sebagai lantai suatu bangunan. Mezzanine juga bisa berupa tambahan selasar yang dibuat dari konstruksi yang sama dengan lantai lainnya. Mezzanine bisa juga berbentuk seperti balkon dengan atap atau langit-langit yang rendah.

Lantai mezzanine bisa dibuat dengan menggunakan struktur baja atau kayu. Bisa juga menggunakan lantai kayu atau panel lantai yang dibuat dengan cara prefab atau dibuat di pabrik. Ukuran lantainya juga tidak penuh karena hanya dirancang sebagian dari luas bangunan yang sudah ada. Posisinya dibuat sejajar dengan ruang yang lain dan berada pada lantai yang sama. Konsep ruangannya pun lebih terbuka karena biasanya tanpa sekat atau pintu.

Lantai mezzanine terproyeksi sendiri dari dinding dan tidak sepenuhnya menutup pandangan dari langit-langit dari lantai tepat di bawah. Singkatnya, lantai mezzanine dan lantai di bawahnya berbagi langit-langit yang sama. Lantai Mezzanine sering terletak di antara lantai dasar dan lantai atas, tetapi tidak biasa untuk memiliki mezzanine di lantai bagian atas bangunan (bukan dari lantai dasar).

Dalam aplikasi industri, sistem lantai mezzanine adalah sistem lantai semi permanen biasanya dipasang dalam bangunan, dibangun antara dua lantai permanen. Struktur ini biasanya berdiri bebas dan dalam kebanyakan kasus dapat dibongkar dan dipindahkan. Struktur mezzanine komersial umumnya terbuat dari tiga bahan utama; baja, aluminium, dan fiberglass. Dek atau lantai mezzanine akan bervariasi oleh aplikasi, tetapi umumnya terdiri dari b-deck underlayment dan produk lantai kayu  atau baja heavy duty, aluminium atau fiberglass grating

Mezzanine sering digunakan di toko-toko dan ruang yang sama untuk penyimpanan alat atau bahan. Atap tinggi toko sangat ideal untuk mezzanine, dan kantor dapat diletakkan baik di bawah atau di atasnya. Mezzanine sering digunakan dalam operasi industri seperti pergudangan, distribusi atau manufaktur. Fasilitas ini memiliki langit-langit yang tinggi, memungkinkan ruang yang tidak terpakai untuk digunakan dalam ruang vertikal.
