Cara menggambar dinding bangunan | AutoCAD

Dinding adalah bagian dari Bangunan atau Rumah tinggal yang berfungsi sebagai penahan atau pelindung atau pembatas dari ruangan atau sesuatu benda yang memungkinkan masuk langsung ke dalam ruangan tersebut.

Ukuran ketebalan dinding pada sutau Bangunan juga bervariasi, untuk rumah tinggal biasanya ketebalan dinding 150 mm, sedangkan untuk Dinding penahan tanah (Retaining Wall) biasanya variatif tergantung dari hasil desain Engineer Sipil dan ketinggian dinding.

Menggambar garis di AutoCAD memiliki banyak cara, anda bisa menggunakan cara biasa dan cepat. Nah, pertama kali yang kita pikirkan adalah jika kita menggambar dinding pada denah / plan yakni 2 garis sejajar sama panjang sesuai ketebalan dinding.

Berikut langkah-langkah cara menggambar dinding menggunakan AutoCAD:

1. Ketik ML (MLINE).
Sebelum saya lanjutkan, sebaiknya 2 point ini harus kita setting terlebih dahulu yaitu:

a. Justification

Pengaturan titik pusat dari dinding apakah rata atas (Top), atau rata bawah (Bottom) atau rata tengah (Zero) terhadap garis As bangunan. Untuk mengatur cara ini anda bisa atur pada tab pilihan Justification.

b. Scale

Atur dulu ketebalan dinding nya dengan cara ketik S, kemudian masukkan ukuran ketebalannya misalkan 150 mm (jika satuan yang kita pakai adalah MILIMETER / mm).

c. Style

Pilihan ini untuk menamai MLINE yang akan kita gunakan. Hal ini bertujuan untuk membedakan tipe-tipe dinding jika tipe yang akan kita gunakan lebih dari satu.

2. Start your Lines!

Kini anda bisa menggambar dinding baik pada denah maupun potongan. Tips dari saya adalah anda tentukan dulu garis As bangunan (grid), agar mudah dan cepat untuk menggambar menggunakan MLINE.



Contoh garis MLINE di AutoCAD2011

 Selamat mencoba dan semoga bermanfaat!

Read more...

Cara menghitung luas Area Bangunan? | AutoCAD

Bentuk-bentuk bangunan baik bangunan Rumah, Gedung, Apartemen, Stadion, Warehouse maupun Bangunan infrastruktur kini sangat bervariasi.

Pada kesempatan kali ini saya ingin menguraikan tips tentang bagaimana Cara menghitung luas Area Bangunan menggunakan software AutoCAD. Dengan bantuan software ini maka sangat terasa mudah untuk mengetahui langsung berapa area bangunan yang kita tinjau tersebut. Sangat lah mudah jika bentuk bangunan  yang  akan kita hitung luas per m² itu bidang ruang sederhana seperti Bujur sangkar, Persegi Panjang, Lingkaran, segitiga dan sebagainya.

Ok, kita coba praktek kan untuk menghitung luas bangunan sederhana berikut:

Diketahui bangunan bentuk persegi panjang dengan ukuran 5m x 2m (10m²).

Bangunan Persegi Panjang



Perintah di AutoCAD:

1. Ketik AREA>>>Enter.

2. Ketik O >>>>>>Enter. (Pilih Obyek persegi panjang tersebut.)

Lihat di window command seperti dibawah ini:

Window hasil luas bangunan (m2)







Keterangan:
Area           = Luas Area Bangunan.
Perimeter = Panjang sisi-sisi bangunan

Dari Penjelasan sampel diatas, jelas bahwa hitungan MTK Manual 5 x 2 = 10, jika kita pakai AutoCAD hasilnya pun juga sama dengan hitungan perkalian manual.

Lalu bagaimana jika yang akan kita hitung bangunannya berbentuk seperti ini??:

Silahkan anda coba hitung sendiri! hehehe

Demikian informasi sederhana ini yang bisa saya sampaikan, kurang lebihnya mohon maaf. Jika ada pertanyaan mengenai artikel ini, silahkan tanyakan disini. Thanks'.

Read more...

Desain model 3D Profil Baja | AutoCAD

3D Profil Baja

Tutorial ini menjelaskan tentang bagaimana Menggambar model 3D profil baja menggunakan AutoCAD. Basicly, beberapa istilah 3D pada AutoCAD yang kita ketahui adalah 3D & Isometric view, Perspective, Extrude, 3D Rotate, Slice, Union, Substract, Polygon.

Penggambaran di AutoCAD bisa kita mulai didalam Sheet Model 2D dengan UCS default (X-Y), atau bisa juga langsung menggunakan UCS 3D. Sedikit saran untuk para Pemula atau Beginners, Jika anda tidak mau kesulitan, saya sarankan untuk menggunakan UCS 2D default.

Pada versi 2012, Autodesk telah memberikan kemudahan untuk penggambaran model 3D dengan menyediakan 3D-wheel navigation yang terletak pada kanan atas di Window AutoCAD . Anda cukup klik ikon "Home" untuk menampilkan view 3D, atau anda bisa klik huruf N, E, S, W untuk menampilkan tampak perspektif  3D sisi-sisi obyek.

Bentuk-bentuk profil baja yang sering digunakan kontraktor, seperti hal nya profil H-beam, I-Beam, PFC, lip-kanal, SHS, RHS, CHS, EA / Siku-siku, CT dan sebagainya. Standard dan spesifikasi profil baja yang lazim dipakai pada Proyek Konstruksi di Indonesia dapat dilihat di Homepage Gunung Garuda.

Berikut ini adalah beberapa contoh Metode penggambaran model 3D untuk profil baja, yaitu:

• Profil H-Beam

Dalam menggambar model H-Beam, Langkah pertama tentukan dimensi penampang nya, misal nya WF250.250.8.12 dan Lb= 1,5 m.

a. Buat potongan H-Beam dengan garis Polyline

Untuk Beginner, saya sarankan untuk memilih type garis Polyline, sebab hanya tipe Garis Polyline yang akan diproses AutoCAD menjadi obyek 3D.

Tampak Profil WF200.200.8.12



Potongan Profil WF200.200.8.12


b. Ubah UCS 2D menjadi 3D

Lihat ke pojok kanan atas window AutoCAD anda, Klik simbol "Home". Maka anda sudah berada pada posisi UCS 3D. dan potongan profil siap untuk diproses menjadi obyek 3D.

c. Pilih (Select) obyek Potongan

Kemudian ketik perintah Extrude, arahkan cursor boleh ke atas dan boleh ke bawah. Kemudian pada "Specify height of extrusion or [Direction/Path/Taper angle/Expression]", Masukkan angka panjang / ketinggian profil (misal, hprof=1,5 m), Ketik 1500 lalu Enter.

d. Proses pembentukan Profil 3D baja WF
Ahh, profil 3D baja ku dalam bentuk rangka Wireframe kini sudah jadi.

e. Finishing dengan Menu Visual Style

Anda juga bisa merubah tampilan 3D baja profil anda dengan beberapa tampilan variasi Visual Style Manager, seperti Hidden, Realistic, Conceptual, Shaded, Shade with Edge, Shaded of Gray, Sketchy, X-Ray.

Demikian tutorial AutoCAD sederhana dari saya, Anda bisa  melakukan ini secara berulang-ulang untuk menggambar tipe profil baja jenis lain. Dalam 3 hari saya yakin anda akan cepat mahir menggambar model 3D untuk profil baja dengan cepat dan benar. selamat mencoba!

Read more...

2 Tips Sederhana | AutoCAD

Kali ini saya akan memberikan tanya jawab untuk 2 pertanyaan sederhana tentang Ilmu AutoCAD. Meski hanya tips sederhana, mungkin suatu saat akan berguna ketika anda menemui suatu kesulitan saat mengoperasikan AutoCAD.

Kurang lebih 10 tahun saya telah menggunakan program AutoCAD dan ternyata banyak sekali tips dan trik yang bisa gunakan dalam penggambaran. OK, Sepertinya basa-basi ini saya sudahi saja dan lanjut ke topik utama saja.

Ok..Let's We Start!! and I have 2 questions for you.

Pertanyaan 1.

Kenapa ya AutoCAD seringkali me Regenerate atau terasa berat setiap kali melakukan perintah Zoom dan Pan pada file-file yang berukuran besar?

Jawaban:

its simple!.... :)
Solusi pertama nya adalah ketik pada command prompt: VIEWRES.
Lalu ketik Y atau Yes, dan masukkan angka 200.
(input angka tersebut terbatas pada 20000), kemudian klik Enter.

Pertanyan 2.

Bagaimana cara cepat mencari nilai titik koordinat cartesian di AutoCAD (X-Y-Z)?

Jawaban:

Ketik ID lalu ENTER.

kemudian arahkan crosshair anda pada titik perpotongan atau titik pusat obyek dan klik.

Nah, lihat pada command prompt anda dan cek informasi titik koordinat x, y dan z nya.

Pada gambar-gambar seperti gambar sipil atau gambar topografi, titik koordinat sangat diperlukan untuk mendapatkan informasi berapa jarak titik tersebut dari pusat 0, 0, 0.

Demikian informasi tips sederhana dari saya, ada kurangnya saya mohon maaf dan ada lebihnya semoga bermanfaat. Barakallah.

(Source: Pengalaman Penulis)

Read more...

Kompres ukuran file CAD dengan PURGE | AutoCAD

Pernahkah anda memiliki suatu file *dwg. yang memiliki ukuran besar misal 5MB atau bahkan sampai 20MB? bayangkan jika 1 file saja ukuran / size nya sampai sebesar itu, padahal kita punya berpuluh-puluh gambar dalam format *dwg.

Mungkin hal ini agak menyusahkan kita ketika akan submit file CAD ke Klien via E-Mail.

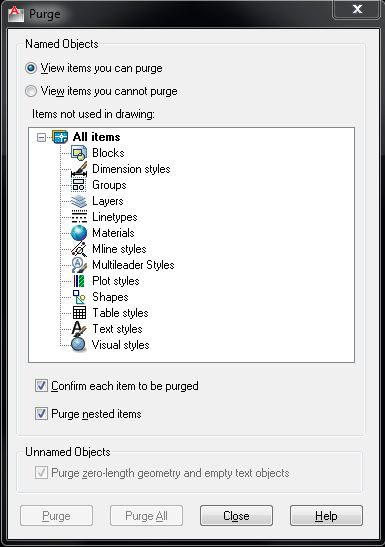

Gambar 1.1 Tampilan Window PURGE



Nah, berikut ini adalah solusi nya:

1. Ketik PURGE, dan ENTER.

(seperti terlihat pada gambar diatas)

2. Check Klik pada item (Confirm each item to be purged dan Purge nested items)

3. Klik PURGE ALL, dan tutup tampilan window PURGE.

4. Selesai, Cobalah anda cek lagi ukuran file*dwg. anda. Sudah terlihat menyusut kah ukurannya dari ukuran semula?

Tips:

Sebaiknya kurangi menggunakan banyak Block, Layer, dan JPEG yang tidak perlu agar ukuran *dwg. tidak membesar.

Selamat mencoba!

Read more...

Tentang Linetype Scale | AutoCAD

Linetype Scale adalah Pengaturan skala untuk garis / line pada penggambaran di AutoCAD. Penggunaan garis pada sebuah gambar merupakan suatu ungkapan emosional Si Penggambar (Drafter).

Tentu saja skala antara garis yang tampak di depan obyek maupun dibelakang obyek semestinya diatur sedemikian rupa sehingga menghasilkan gradasi garis yang jelas.

Terkadang dalam menggambar di AutoCAD, kita masih bingung bagaimana mencari solusi agar garis misalnya Tipe garis hidden atau dashed dapat terlihat pada jarak / ruang tertentu sesuai dengan yang kita inginkan.
Studi kasus:



Garis hidden telihat samar-samar





Garis putus-putus telihat jelas



Mudah saja, untuk mengatur skala garis-garis (selain tipe Continuous) dapat dilakukan dengan cara-cara, antara lain :

[Step - 1] Gunakan template default dari AutoCAD.

AutoCAD Template

Ini sangat penting untuk awal penggambaran, Pilih sesuai dengan bidang peminatan anda. Jika anda arsitek atau drafter yang terbiasa dengan ukuran Metric, maka pilih Master Template nya adalah Initial setup-Architectural-Metric.

[Step - 2] Cek Annotation Scale.

Annotation Scale



[Step - 3] Cek system variable.


Linetype Scale



Untuk setting awal nya, berikan perintah command line: LTSCALE.
(Default pada AutoCAD otomatis dengan skala faktor 0.5, semakin besar angka faktor nya semakin besar pula perbedaan skala garis nya).

Semoga Bermanfaat.

Read more...

Cara cepat edit Text dan Mtext | AutoCAD

Pernahkah anda mendapat pekerjaan revisi mengedit teks atau kalimat yang cukup lumayan banyak di dalam file CAD?

Atau anda ingin mengedit nama tipe block yang terlanjur variatif menjadi satu nama di dalam file AutoCAD?

Atau mungkin teks pada tipe suatu obyek?

Anda tidak perlu pusing dan meng edit satu per satu.

Dont waste times on your works!!

Berikut adalah kasus simpel yang akan kita bahas pada Contoh dibawah ini:

Misal ada contoh tabel marking Balok seperti dibawah ini:

Command:

Tipe marking balok 1B1 s/d 1B10 ganti dengan 2B1 s/d 2B10!!

terus bagaimana biar kita cepat waktu edit nya?? ok kita mulai.

Ketik pada line command: CT

kemudian klik Enter. lalu select object teks yang mau diganti dan klik Enter lagi. tunggu hingga muncul kotak dialog seperti dibawah ini:

Karena yang diganti hanya huruf 1 dan B, maka ketik saja di line Exist. Text 1B, Kemudian ketik saja di line New Text 2B. dan klik OK. nah, berikut hasil nya:

So, demikian cara cepat meng edit teks di AutoCAD. dan ulangi sekali lagi sampai anda lancar.

Selamat mencoba dan semoga bermanfaat.

Read more...

Quick Calculator | AutoCAD

Sebagai seorang Drafter maupun Designer, tentunya Kalkulator adalah alat bantu hitung yang sangat penting dalam melakukan suatu penghitungan maupun konversi unit. Di dalam autoCAD ada 2 metode simpel untuk bisa menampilkannya.



Gambar 1.1. Quick Calculator di AutoCAD.



Berikut adalah Tips untuk menampilkan Kalkulator pada AutoCAD anda yaitu:

Cara 1.

Tekan tombol Ctrl+8 atau ketik QC

Cara 2.

Klik kanan mouse anda. Kemudian Klik QuickCalc



Gambar 1.2. Klik kanan pada Mouse untuk QuickCalc.



Gambar 1.3. QuickCalc Descriptions



Semoga bermanfaat. Terima kasih.

Read more...

Fungsi Tombol F numerik | AutoCAD

Tombol F-Numerik

Fungsi Tombol F numerik atau Function Keys F1 sampai dengan F12 yang terdapat pada Keyboard memiliki beberapa manfaat atau bantuan ketika kita menggunakan AutoCAD.

Hal ini dimaksudkan sekedar untuk mengoptimalkan pekerjaan gambar anda dengan autocad.

Nah, mari kita mengenal satu per satu fungsi dari tombol-tombol F numerik yang ada keyboard komputer.

F1 (Help) Berisi tentang halaman bantuan mengenai program Autocad, antara lain mengenai lisensi program, dasar penggambaran, fitur autocad dll.

F2 (AutoCAD text window)
Window tampilan yang disediakan AutoCAD untuk menuliskan perintah (command).

F3 (Osnap)
Berfungsi untuk mengaktifkan dan me non-aktifkan snap obyek.

F4 (3D Osnap)
Berfungsi untuk mengaktifkan dan me non-aktifkan 3D snap obyek.

F5 (Isometric Plane)
Berfungsi untuk menampilkan view isometric seperti Top, Left & Right.

F6 (Dynamic UCS)
Berfungsi untuk mengaktifkan dan me non-aktifkan obyek Dynamic UCS.

F7 (Grids)
Berfungsi untuk mengaktifkan dan me non-aktifkan tampilan bergaris seperti Millimeter block.

F8 (Ortho)
Berfungsi untuk mengaktifkan dan me non-aktifkan ortho.

F9 (Snap)
Berfungsi untuk mengaktifkan dan me non-aktifkan tampilan snap.

F10 (Polar)
Berfungsi untuk mengaktifkan dan me non-aktifkan Polar obyek.

F11 (Object snap tracking)
Berfungsi untuk mengaktifkan dan me non-aktifkan tampilan Object snap tracking.

F12 (Dynamic Input)
Berfungsi untuk mengaktifkan dan me non-aktifkan tampilan dynamic input seperti panjang dan sudut.

Read more...

Cara Insert Image/JPEG | AutoCAD

Kali ini tips dari saya adalah cara insert image/foto (Jpeg, PNG, Bitmap dll) ke AutoCAD. Di Autocad versi 2011 kini telah menyediakan banyak cara untuk membantu anda menyisipkan gambar image atau foto.

Berikut ini adalah salah satu  cara untuk meng-insert gambar/foto ke dalam AutoCAD anda yaitu:

1. Ketik command IM > Enter. Kemudian akan muncul tampilan window seperti dibawah ini:



2. Kemudian klik kiri sembarang titik di window tersebut dan klik kanan mouse anda.

3. Kemudian Pilih Attach Image…

Otomatis AutoCAD akan menanyakan dimana gambar/foto anda yang akan di insert ke AutoCAD. dibawah ini saya mengambil contoh untuk insert gambar gedung bertingkat:

4. Klik Open pada window Select Reference File, AutoCAD masih tanya lagi bagaimana settingan image anda. Ups, tidak usah bingung. Ikuti saja dulu settingan default nya AutoCAD.

5. Klik OK dan tutup tampilan window nya.

6. Kemudian klik sembarang pada posisi model space anda.

7. Lihat pada command editor dan ketik angka 100, Specify scale factor or [Unit] <1>: 100

Kemudian tekan Enter. Atur tampilan image dengan perintah Zoom > All.

(nilai angka 100 bukan patokan untuk langkah-langkah seterusnya, nilai tersebut hanya sampel).

8. Nah kini image anda sudah ditampilkan di Window AutoCAD anda.

(Tampak hasil gambar seperti dibawah ini hanya sampel dari saya)




Contoh Gambar Image



Cara-cara diatas bertujuan untuk mengelola file image dalam pekerjaan gambar anda. Dengan link yang Full Path, sewaktu-waktu anda ingin mengganti image yang berbeda maka cukup hanya me-rename file image tersebut di folder anda.

Tapi perlu di ingat, file yang anda ganti namanya harus tetap sama walaupun isi tampilan nya berbeda. Hal ini dikarenakan sistem AutoCAD hanya akan mendeteksi nama file di folder sama dengan nama file di window external reference. jika tidak sama, maka Picture anda tidak akan muncul.

Selamat mencoba!

Semoga bermanfaat. Terima kasih

Read more...

Apa sih String Mtext itu? | AutoCAD

Apa itu String Mtext?

Ketika anda sedang membuat teks kalimat dengan MText, pertama kali akan nampak huruf ‘abc’. Itulah yang dinamakan String. String tersebut sebenarnya bisa dirubah dengan huruf lain misalnya Nama anda, atau singkatan lain.

(Ups, ingat maksimal hanya 10 karakter yang akan ditampilkan).

Nah, selanjutnya bagaimana cara meng-editnya? Kembali ke Laptop…

1. Ketik command MTJIGSTRING > Enter.

2. Kemudian ketik nama yang akan anda pakai sebagai String. Sebagai contoh saya ketik ‘Pak Iksan’. lalu tekan Enter. Hasilnya terlihat seperti dibawah ini:



Semoga bermanfaat. Terima kasih

Read more...

Apa fungsi Recent Input di AutoCAD?

Apa itu Recent Input? dan bagaimana Tentang Recent Input dan Aplikasi nya.

Nah, Letaknya ada di klik kanan pada mouse anda.

Gambar dibawah ini adalah contoh Recent Input yang sudah saya lakukan di AutoCAD:



Recent input tersebut akan muncul setelah anda memakai banyak command / perintah. Hal ini berguna jika anda sedang kurang sreg mengetik command / perintah di keyboard, maka anda bisa menggunakan nya kembali dengan bantuan recent input.

Oh, ternyata begitu yaaa?.....

Nah, Masih ada lagi Trik tambahan nya!

jika anda ingin menampilkan puluhan command yang telah anda kerjakan sebanyak mungkin, sebaiknya coba Tips seperti dibawah ini:

1. Ketik command cmdinputhistorymax > Enter





2. Kemudian tergantung anda ingin berapa command yang akan ditampilkan. Ketik nilai max nya dan Tekan Enter. Nanti nya recent input akan menampilkan command sebanyak angka maksimal yang tadi anda masukkan.

Semoga bermanfaat. Terima kasih.
